剩余电流继电器与装置式低压断路器的配合安装要求

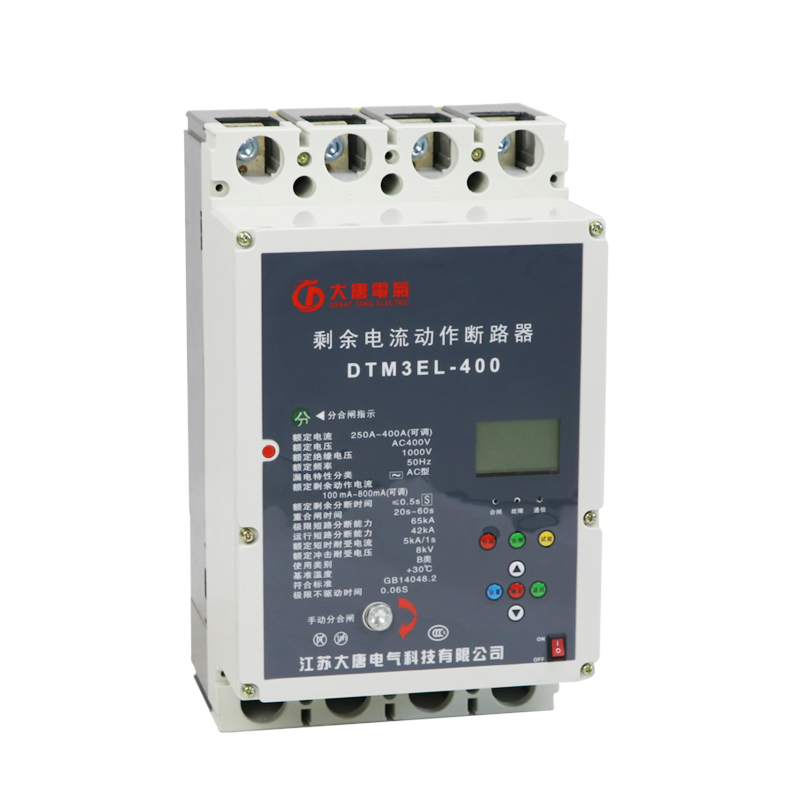

组合式剩余电流动作保护断路器是由剩余电流继电器与相应的主开关配合构成组合式剩余电流动作保护断路器。对不同系统接地形式安装组合式剩余电流动作保护断路器时,必须严格按照接线方式接线;剩余电流继电器的辅助电源必须接在相应主开关的电源侧;穿过剩余电流继电器主同路的N线不得重复接地,不得作为PE线;对于TT系统和TN-C系统经局部改造成TT系统后,其被保护的电气设备的接地电阻必须满足相应要求。
剩余电流继电器与装置式低压断路器的配合安装时,应了解剩余电流继电器辅助电源的额定电压,并应了解低压断路器的合闸方式。若合闸方式是电动合闸,它对剩余电流继电器有相应的技术要求;若是手动合闸电动跳闸时,应注意剩余电流继电器的分闸方式、失压脱扣方式,其接线与交流接触器安装相同。
