电网接线方式与特点
2013-03-19
电网接线方式与特点
电力系统的接线方式大致分为两大类：
（1 ）无备用电源接线（开式电力网）方式，包括：
（a ）单回放射式
（b）树干式
（c ）链式网络

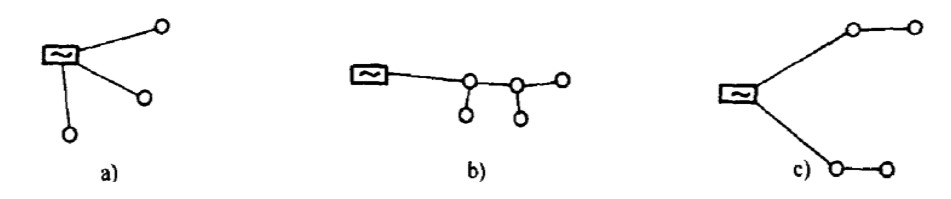

a）放射式 b）干线式 c ）链式
（2 ）有备用电源接线（闭式电力网）方式，包括：
（a）双回放射式
（b ）树干式
（c ）链式
（d）环式
（e）两端供电网络

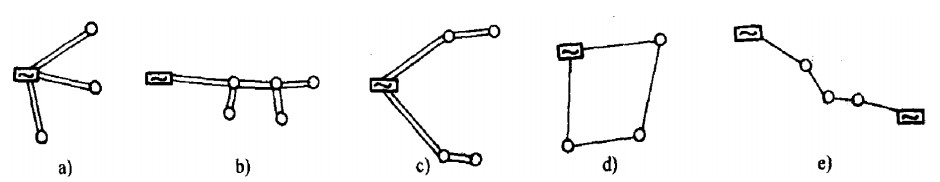

a ）放射式 b）干线式 c）链式 d）环式 e）两端供电网络
接线方式的具体表现型式有：
（1 ）放射式
（2 ）树干式
（3 ）混合式
（4 ）环网式
总结：有备用接线的双回放射式、树干式和链式网络用于一、二级负荷。环式接线，供电经济、可靠，但运行调度复杂，线路发生故障切除后，由于功率重新分配，可能导致线路过载或电压质量降低。两端供电接线方式必须有两个独立的电源。
