剩余电流动作保护器功能菜单设置说明
2018-10-10

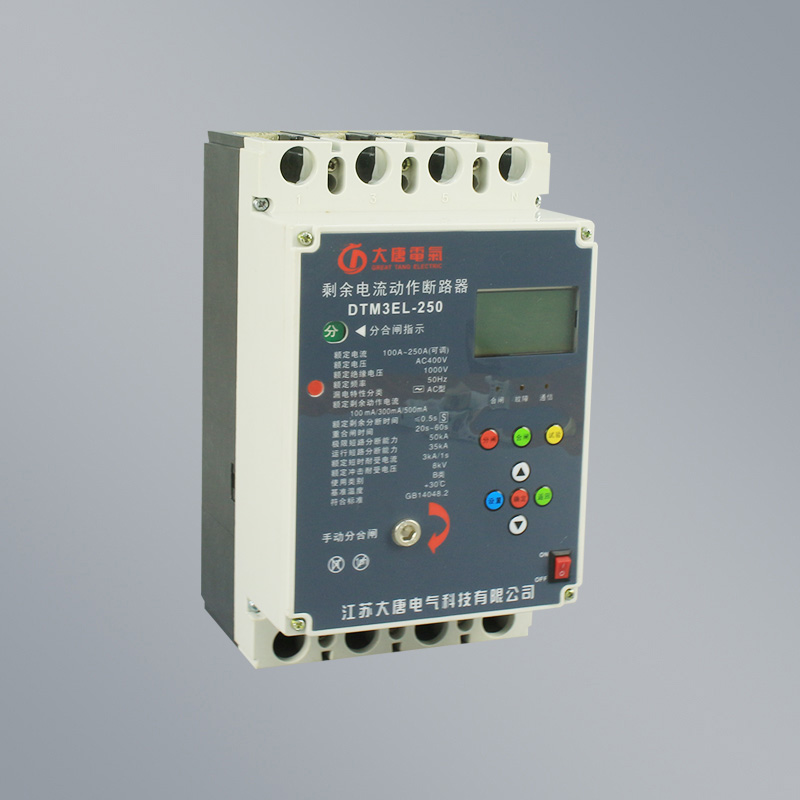

剩余电流动作保护器功能菜单设置说明
断路器接通电源后，长按[设定]键，可进入【功能】菜单。【功能】菜单下有三个子菜单，分别为：【查询】，【设置】，【帮助】。反显项为当前选择项，[上翻]、[下翻]键可调整选项，。液晶屏显示如图18－图20所示。按[设定]键进入相应子菜单，按[返回]键回到正常运行状态显示。例如：要查询跳闸记录可选择查询条目后，即在图18所示状态下，按[设定]键进入【查询】菜单。
图18 图19 图20
| 功 查询 能 设置 帮助 确认 返回 |
| 功 查询 能 设置 帮助 确认 返回 |
| 功 查询 能 设置 帮助 确认 返回 |
如有不明白的地方请参照剩余电流动作保护器参数设置和产品试运行介绍
查询菜单
在【功能】菜单下，选择【查询】选项，按[设定]键可进入【查询】菜单。【查询】菜单下有2个选项，分别为：【跳闸xx次数】，【整定参数】。反显项为当前选择项,按[返回]键返回到上一层菜单。液晶屏显示如图18图19所示。
图21 图22 图23 (故障记录)
| 查 跳闸 5次 询 整定参数 确认 返回 |
| 查 跳闸 5次 询 整定参数 确认 返回 |
| 1．漏电跳闸 I0= 600 mA 13-06-12-25-23:15 返回 |
查询记录
在【查询】菜单下，通过[上翻]、[下翻]键选择【跳闸xx次】选项，按[设定]键可查询最近10条跳闸的详细记录。在跳闸详细记录下，通过[上翻][下翻]键可查询前后的跳闸记录。如图23所示。
查询整定参数
在查询整定参数下有漏电电流档位、漏电分断时间 、过压、欠压设定如图24所示、过载电流、过载时间、短路电流、短路时间如图25所示、瞬时电流整定、通讯地址、波特率如图26所示。
图24 图25 图26
| 漏电档位 100mA 漏电延时 200ms 过压 280V 欠压 165V |
| 过载电流 IR=0.5 In 过载时间 tR= 6s 短路电流 Isd=06 IR 短路时间 tsd=6s |
| 瞬时电流 Ii=10 In 通讯地址 1 波特率 9600 |
设置菜单
在【功能】菜单下，选择【设置】选项，按[设定]键可进入输入用户密码界面如图15，初始密码为000000，按[上翻][下翻]输入密码，按[设定]键密码后移一位一直到第6位，密码输入完后再次按设定键，如果密码输入错误提示密码错误，需要从新输入正确的密码，如果密码正确进入【设置】菜单。设置菜单下有七个选项，分别为：【漏电保护设置】，【电压保护设置】，【过载保护设置】，【短路保护设置】，【瞬时电流设置】，【通讯设置】，【密码设置】【日期时间设置】。反显项为当前选择项。按[上翻][下翻]键选择要设置的项目，按[设定]键进入当前选择项子菜单，按[返回]键返回到上一层菜单。【设置】菜单界面如图27图28所示。
图27 图28
| 设 置 | 漏电保护设置 电压保护设置 过载保护设置 短路保护设置 |
| 设 置 | 瞬时保护设置 通讯设置 时间日期设置 |
设置漏电保护
在【设置】菜单下，选择【漏电保护设置】（如图 27）。按[设定]键进入设置。液晶屏显示为当前设置的额定剩余电流档位、漏电分断延时、漏电保护开启或关闭、自动跟踪（如图29）。
设置漏电电流档位
选择【漏电档位】，按[设定]键，档位信息反显，此时可按[上翻][下翻]键对额定剩余电流档位进行更改（如图30）。
图29 图30
| 设 置 | 漏电档位 300mA 漏电延时 200ms 漏电系数 漏电保护 开启 |
| 设 置 | 漏电档位 300mA 漏电延时 200ms 漏电系数 漏电保护 开启 |
设置漏电分断延时
选择【漏电延时】，按[设定]键，档位信息反显，此时可按[上翻][下翻]键对漏电分断延时进行更改（如图31图32）。
图31 图32
| 设 置 | 漏电档位 300mA 漏电延时 200ms 漏电系数 漏电保护 开启 |
| 设 置 | 漏电档位 300mA 漏电延时 200ms 漏电系数 漏电保护 开启 |
设置漏电保护开启与关闭和自动跟踪
选择【漏电保护】，按[设定]键，档位信息反显，此时可按[上翻][下翻]键可对漏电分断延时进行更改（如图33－图35）。当设置漏电保护为关闭时，漏电报警灯长亮，漏电发生时断路器不跳闸，端子1-2输出报警信号。
注：漏电保护功能关闭只在调试时使用，产品投入运行后禁止关闭，以免发生触电事故！！！
图33 图34 图35
| 设 置 | 漏电档位 300mA 漏电延时 200ms 漏电系数 漏电保护 开启 |
| 设 置 | 漏电档位 300mA 漏电延时 200ms 漏电系数 漏电保护 开启 |
| 设 置 | 漏电档位 300mA 漏电延时 200ms 漏电系数 漏电保护自动跟踪 |
设置电压保护
在【设置】菜单下，选择【电压保护设置】（如图 36），按[设定]键进入设置。液晶屏显示（如图 37）。
设置过压
选择【过压】选项后按[设定]键，当前过压保护内容反显，此时可按[上翻][下翻]键对过压阀值进行修改（如图 38）。修改完成后按[设定]键可对过压设置进行保存。过压保护设置范围为250V~300V。
| 设 置 | 漏电保护设置 电压保护设置 过载保护设置 短路保护设置 |
图36 图37 图38
| 设 置 | 过压 280V 欠压 165V 电压系数 电压保护 关 |
| 设 置 | 过压 280V 欠压 165V 电压系数 电压保护 关 |
设置欠压
选择【欠压】选项后按[设定]键，当前欠压保护内容反显，此时可按[上翻][下翻]键对欠压阀值进行修改（如图 39图40）。修改完成后按[设定]键可对欠压设置进行保存。欠压保护设置范围为150V~200V。
图39 图40
| 设 置 | 过压 280V 欠压 165V 电压系数 电压保护 关 |
| 设 置 | 过压 280V 欠压 165V 电压系数 电压保护 关 |
设置电压保护关闭和开启
选择【电压保护】按[设定]键，当前电压保护内容反显，此时可按[上翻][下翻]键修改电压保护‘开启’与‘关闭’（如图 41图42）。电压保护选择关闭后，线路出现过压、欠压后保护器不跳闸（请谨慎使用）。修改完成后按[设定]键对电压保护是否开启进行保存。
图41 图42
| 设 置 | 过压 280V 欠压 165V 电压系数 电压保护 关 |
| 设 置 | 过压 280V 欠压 165V 电压系数 电压保护 关 |
设置过载保护 （长延时）
在【设置】菜单下，选择【过载保护设置】（如图 43），按[设定]进入设置。液晶屏显示为过载设置菜单（如图44）。
设置过载电流
选择【过载电流】选项，按[设定]键进入设置。液晶屏显示为过载电流档位信息反显（如图45），此时可按[上翻][下翻]键对过载电流档位进行更改，过载电流设置范围（0.4-1.0In+off)。选择需要的档位后，按[设定]键即可保存设置。
设置过载延时
选择【过载延时】选项（如图 46），按[设定]键进入设置。液晶屏显示为过载动作时间档位信息反显（如图47），此时可按[上翻][下翻]键对过载时间档位进行更改，过载延时设置范围（2-20S)。选择需要的档位后，按[设定]键即可保存设置。
| 设 置 | 过载电流 IR=0.5 In 过载延时 tR=6 s 电流系数 |
图43 图44 图45
| 设 置 | 漏电保护设置 电压保护设置 过载保护设置 短路保护设置 |
| 设 置 | 过载电流 IR=0.5 In 过载延时 tR=6 s 电流系数 |
图46 图47
| 设 置 | 过载电流 IR=0.5 In 过载延时 tR=6 s 电流系数 |
| 设 置 | 过载电流 IR=0.5 In 过载延时 tR= 6 s 电流系数 |
设置短路保护 （短延时）
在【设置】菜单下，选择【短路保护设置】（如图 48），按[设定]键进入设置短路保护设置菜单（如图49）。
图48 图49 图50
| 设 置 | 漏电保护设置 电压保护设置 过载保护设置 短路保护设置 |
| 短路电流 Isd=6 IR 短路延时 tsd=0.2 s 反时限 关闭 |
| 短路电流 Isd=6 IR 短路延时 tsd=0.2 s 反时限 关闭 |
12.3.4.1设置短路电流
选择【短路电流】（如图49），按[设定]键进入设置。液晶屏显示为短路电流设置菜单反显（如图50）。此时可按[上翻][下翻]键对短路电流档位进行更改，短路电流设置范围（2-10IR+off)。选择需要的档位后，按[设定]键即可保存设置，出厂为6IR。
设置短路延时
选择【短路延时】（如图51），按[设定]键进入设置，液晶屏显示为短路延时档位信息反显（如图52）。此时可按[上翻][下翻]键对短路电流档位进行更改，短路延时设置范围(0.1-0.5s)，选择需要的档位后，按[设定]键即可保存设置，出厂为0.2S。
图51 图52
| 短路电流 Isd=5 IR 短路延时 tsd=0.2 s 反时限 关闭 |
| 短路电流 Isd=5 IR 短路延时 tsd=0.2 s 反时限 关闭 |
设置短路反时限（I2T）
选择【反时限】（如图53），按[设定]键进入反时限开关设置。液晶屏显示为短路延时反时限档位信息反显（如图54），此时可按[上翻][下翻]键对短延时反时限开启和关闭进行更改，如果选择反时限关闭，短延时动作特性为定时限；如果选择反时限开启，短延时动作特性为定时限加反时限。选择需要的档位后，按[设定]键即可保存设置，出厂为关闭。
图53 图54
| 短路电流 Isd=5 IR 短路延时 tsd=0.2 s 反时限 关闭 |
| 短路电流 Isd=5 IR 短路延时 tsd=0.2 s 反时限 关闭 |
设置短路瞬时
在【设置】菜单下，选择【短路瞬时设置】（如图 55），按[设定]键进入设置。液晶屏
显示为短路瞬时设置菜单（如图56）。按[设定]键，档位信息反显，此时可按[上翻][下翻]
键对瞬时电流档位进行更改，短路瞬时电流设置范围（2-10 In +Off）。选择需要的档位后，按[设定]键即可保存设置，出厂整定为10In。
图55 图56
| 设 置 | 瞬时保护设置 通讯设置 密码设置 时间日期设置 |
| 设 置 | 瞬时电流 Ii= 10 In |
通讯设置
在【设置】菜单下，选择【通讯设置】（如图57），按[设定]键进入设置。液晶屏显示通讯设置菜单（如图58）。选择通讯地址按[设定]键进入通讯地址设置。液晶屏显示通讯地址数字反显（如图59），此时可按[上翻][下翻]键对通讯地址进行修改，设置范围1-255，出厂为1。选择波特率按[设定]键进入波特率设置（如图60）。液晶屏显示波特率数字反显（如图61），此时可按[上翻][下翻]键对波特率进行修改，设置范围1200、2400、4800、9600，出厂为9600，按[设定]键即可保存设置。
图57 图58 图59
| 设 置 | 通讯地址 1 波特率 9600 |
| 设 置 | 瞬时保护设置 通讯设置 密码设置 时间日期设置 |
| 设 置 | 通讯地址 1 波特率 9600 |
图60 图61
| 设 置 | 通讯地址 1 波特率 9600 |
| 设 置 | 通讯地址 1 波特率 9600 |
密码设置
在【设置】菜单下，选择【密码设置】（如图62），按[设定]键进入设置。液晶屏显示密码设置菜单（如图63），此时可按[上翻][下翻]键对密码进行修改，设置范围000000-999999，出厂为000000。
图62 图63 图64
| 设 置 | 瞬时保护 通讯设置 密码设置 时间日期设置 |
| 请输入新密码000000 |
| 设 置 | 瞬时保护设置 通讯设置 密码设置 日期时间设置 |
设置日期时间
在【设置】菜单下，选择【日期时间设置】（如图64），按[设定]键进入设置。液晶屏显示为当前系统的日期和时间（如图65）。此时可按[上翻][下翻]键对年进行修改，按[设定]键，移位设置月份反显（如图66），按[设定]键移位可依次选择月、日、时、分、秒进行设置。设置完日期和时间后，再按[设定]键即可保存设置。
图65 图66 图67
| 请输入年份 13-06-28-09:30 |
| 请输入月份 13-06-28-09:30 |
| 产品型号 GTKM1LY-250 额定电流 250A |
